13、组合模式 ( Composite Pattern )

组合模式(Composite Pattern),又叫部分整体模式,是用于把一组相似的对象当作一个单一的对象

组合模式依据树形结构来组合对象,用来表示部分以及整体层次

组合模式创建了一个包含自己对象组的类,该类提供了修改相同对象组的方式。

组合模式属于结构型模式,它创建了对象组的树形结构

摘要

1、 意图:

将对象组合成树形结构以表示”部分-整体”的层次结构。组合模式使得用户对单个对象和组合对象的使用具有一致性

2、 主要解决:

它在我们树型结构的问题中,模糊了简单元素和复杂元素的概念,客户程序可以向处理简单元素一样来处理复杂元素,从而使得客户程序与复杂元素的内部结构解耦

3、 何时使用:

1、 您想表示对象的部分-整体层次结构(树形结构);
2、 希望用户忽略组合对象与单个对象的不同,用户将统一地使用组合结构中的所有对象;

4、 如何解决:

树枝和叶子实现统一接口,树枝内部组合该接口

5、 关键代码:

树枝内部组合该接口,并且含有内部属性 List,里面放 Component

6、 应用实例:

1、 算术表达式包括操作数、操作符和另一个操作数,其中,另一个操作符也可以是操作树、操作符和另一个操作数;
2、 在JAVAAWT和SWING中,对于Button和Checkbox是树叶,Container是树枝;

7、 优点:

1、 高层模块调用简单;
2、 节点自由增加;

8、 缺点:

在使用组合模式时,其叶子和树枝的声明都是实现类,而不是接口,违反了依赖倒置原则

9、 使用场景:

部分、整体场景,如树形菜单,文件、文件夹的管理

10、 注意事项:

定义时为具体类

实现

*

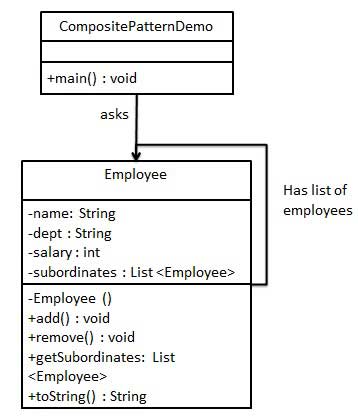

1、Employee,该类被当作组合模型类;
2、 CompositePatternDemo类使用Employee类来添加部门层次结构,并打印所有员工;

范例

1. 创建 Employee 类,该类带有 Employee 对象的列表

Employee.java

// author: DDKK.COM 弟弟快看,程序员编程资料站(ddkk.com)
// Copyright * 2015-2065 ddkk.com. All rights reserved.
package com.ddkk.gof;
import java.util.ArrayList;
import java.util.List;
public class Employee {
   private String name;
   private String dept;
   private int salary;
   private List<Employee> subordinates;
   //构造函数
   public Employee(String name,String dept, int sal) {
      this.name = name;
      this.dept = dept;
      this.salary = sal;
      subordinates = new ArrayList<Employee>();
   }
   public void add(Employee e) {
      subordinates.add(e);
   }
   public void remove(Employee e) {
      subordinates.remove(e);
   }
   public List<Employee> getSubordinates(){
     return subordinates;
   }
   public String toString(){
      return ("Employee :[ Name : "+ name
      +", dept : "+ dept + ", salary :"
      + salary+" ]");
   }

2. 使用 Employee 类来创建和打印员工的层次结构

CompositePatternDemo.java

// author: DDKK.COM 弟弟快看,程序员编程资料站(ddkk.com)
// Copyright * 2015-2065 ddkk.com. All rights reserved.
package com.ddkk.gof;
public class CompositePatternDemo {
   public static void main(String[] args) {
      Employee CEO = new Employee("John","CEO", 30000);
      Employee headSales = new Employee("Robert","Head Sales", 20000);
      Employee headMarketing = new Employee("Michel","Head Marketing", 20000);
      Employee clerk1 = new Employee("Laura","Marketing", 10000);
      Employee clerk2 = new Employee("Bob","Marketing", 10000);
      Employee salesExecutive1 = new Employee("Richard","Sales", 10000);
      Employee salesExecutive2 = new Employee("Rob","Sales", 10000);
      CEO.add(headSales);
      CEO.add(headMarketing);
      headSales.add(salesExecutive1);
      headSales.add(salesExecutive2);
      headMarketing.add(clerk1);
      headMarketing.add(clerk2);
      //打印该组织的所有员工
      System.out.println(CEO);
      for (Employee headEmployee : CEO.getSubordinates()) {
         System.out.println(headEmployee);
         for (Employee employee : headEmployee.getSubordinates()) {
            System.out.println(employee);
         }
      }
   }

编译运行以上 Java 范例,输出结果如下

$ javac -d . src/main/com.ddkk/gof/CompositePatternDemo.java
$ java  com.ddkk.gof.CompositePatternDemo
Employee :[ Name : John, dept : CEO, salary :30000 ]
Employee :[ Name : Robert, dept : Head Sales, salary :20000 ]
Employee :[ Name : Richard, dept : Sales, salary :10000 ]
Employee :[ Name : Rob, dept : Sales, salary :10000 ]
Employee :[ Name : Michel, dept : Head Marketing, salary :20000 ]
Employee :[ Name : Laura, dept : Marketing, salary :10000 ]
Employee :[ Name : Bob, dept : Marketing, salary :10000 ]
