29、RocketMQ源码分析 ACL实现机制

分类：RocketMQ 源码分析    2024-03-04    阅读(114)

有关RocketMQ ACL的使用请查看上一篇《RocketMQ ACL使用指南》，本文从源码的角度，分析一下RocketMQ ACL的实现原理。

备注：RocketMQ在4.4.0时引入了ACL机制，本文代码基于RocketMQ4.5.0版本。

本节目录

  • 1、BrokerController#initialAcl

2、 PlainAccessValidator；

  • 2.1 类图
  • 2.1.2 PlainAccessResource类图
  • 2.2 构造方法
  • 2.3 parse方法
  • 2.4 validate 方法

3、 PlainPermissionLoader；

  • 3.1 类图
  • 3.2 PlainPermissionLoader构造方法
  • 3.3 load
  • 3.4 watch
  • 3.5 validate
  • 3.5.1 checkPerm

4、 AclClientRPCHook；

  • 4.1 doBeforeRequest

根据RocketMQ ACL使用手册，我们应该首先看一下Broker服务器在开启ACL机制时如何加载配置文件，并如何工作的。

1、BrokerController#initialAcl

Broker端ACL的入口代码为：BrokerController#initialAcl

private void initialAcl() {
    if (!this.brokerConfig.isAclEnable()) {                           // @1
        log.info("The broker dose not enable acl");
        return;
    }
    List<AccessValidator> accessValidators = ServiceProvider.load(ServiceProvider.ACL_VALIDATOR_ID, AccessValidator.class);   // @2
    if (accessValidators == null || accessValidators.isEmpty()) {
        log.info("The broker dose not load the AccessValidator");
        return;
    }
    for (AccessValidator accessValidator: accessValidators) {                       // @3
        final AccessValidator validator = accessValidator;
        this.registerServerRPCHook(new RPCHook() {
            @Override
            public void doBeforeRequest(String remoteAddr, RemotingCommand request) {
                //Do not catch the exception
                validator.validate(validator.parse(request, remoteAddr));                         // @4
            }
            @Override
            public void doAfterResponse(String remoteAddr, RemotingCommand request, RemotingCommand response) {
            }
        });
    }

本方法的实现共4个关键点。
代码@1：首先判断Broker是否开启了acl，通过配置参数aclEnable指定，默认为false。

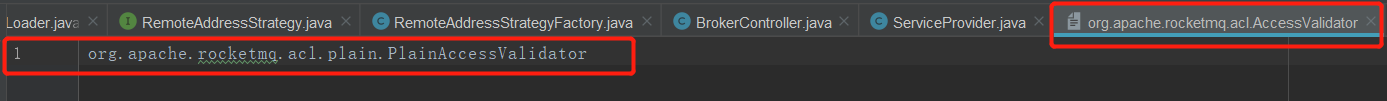

代码@2：使用类似SPI机制，加载配置的AccessValidator,该方法返回一个列表，其实现逻辑时读取META-INF/service/org.apache.rocketmq.acl.AccessValidator文件中配置的访问验证器，默认配置内容如下：
*

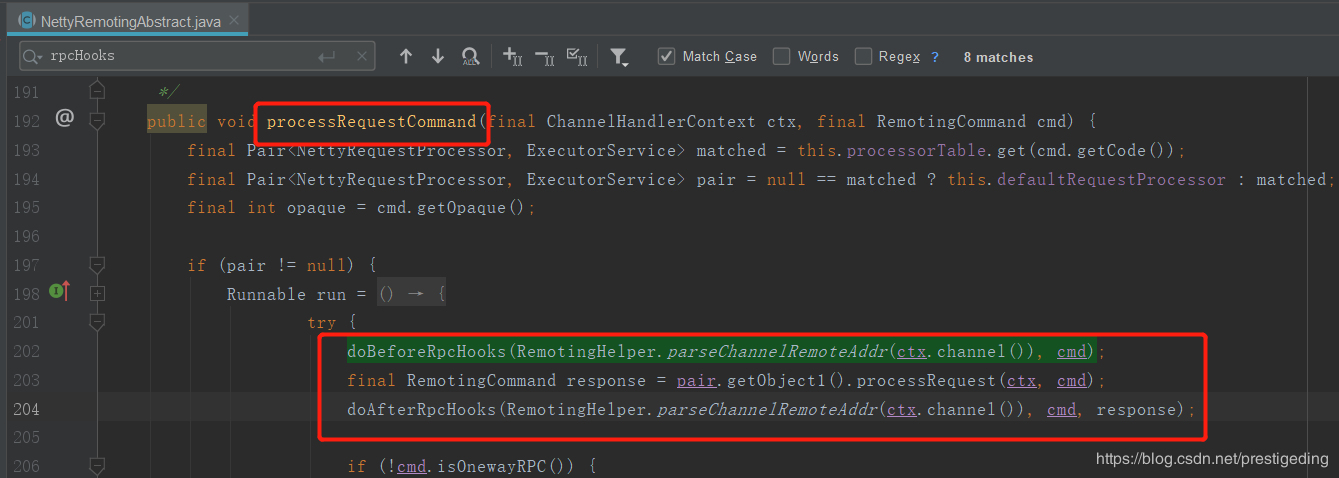

代码@3：遍历配置的访问验证器(AccessValidator),并向Broker处理服务器注册钩子函数，RPCHook的doBeforeRequest方法会在服务端接收到请求，将其请求解码后，执行处理请求之前被调用;RPCHook的doAfterResponse方法会在处理完请求后，将结果返回之前被调用，其调用如图所示：
*
代码@4：在RPCHook#doBeforeRequest方法中调用AccessValidator#validate, 在真实处理命令之前，先执行ACL的验证逻辑，如果拥有该操作的执行权限，则放行，否则抛出AclException。

接下来，我们将重点放到Broker默认实现的访问验证器：PlainAccessValidator。

2、PlainAccessValidator

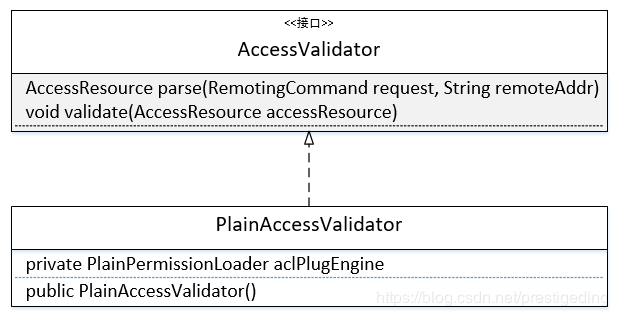

2.1 类图

*

  • AccessValidator
    访问验证器接口，主要定义两个接口。
    1）AccessResource parse(RemotingCommand request, String remoteAddr)
    从请求头中解析本次请求对应的访问资源，即本次请求需要的访问权限。
    2）void validate(AccessResource accessResource)
    根据本次需要访问的权限，与请求用户拥有的权限进行对比验证，判断是拥有权限，如果没有访问该操作的权限，则抛出异常，否则放行。
  • PlainAccessValidator
    RocketMQ默认提供的基于yml配置格式的访问验证器。

接下来我们重点看一下PlainAccessValidator的parse方法与validate方法的实现细节。在讲解该方法之前，我们首先认识一下RocketMQ封装访问资源的PlainAccessResource。

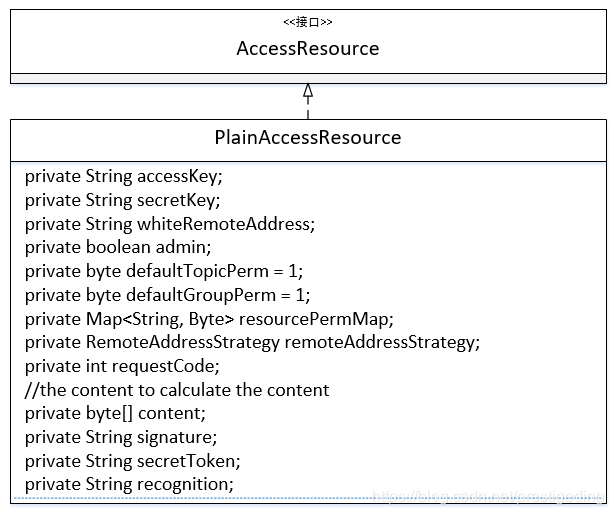

2.1.2 PlainAccessResource类图

*
我们对其属性一一做个介绍：

  • private String accessKey
    访问Key，用户名。
  • private String secretKey
    用户密码。
  • private String whiteRemoteAddress
    远程IP地址白名单。
  • private boolean admin
    是否是管理员角色。
  • private byte defaultTopicPerm = 1
    默认topic访问权限，即如果没有配置topic的权限，则Topic默认的访问权限为1，表示为DENY。
  • private byte defaultGroupPerm = 1
    默认的消费组访问权限，默认为DENY。
  • private Map<String, Byte> resourcePermMap
    资源需要的访问权限映射表。
  • private RemoteAddressStrategy remoteAddressStrategy
    远程IP地址验证策略。
  • private int requestCode
    当前请求的requestCode。
  • private byte[] content
    请求头与请求体的内容。
  • private String signature
    签名字符串，这是通常的套路，在客户端时，首先将请求参数排序，然后使用secretKey生成签名字符串，服务端重复这个步骤，然后对比签名字符串，如果相同，则认为登录成功，否则失败。
  • private String secretToken
    密钥token。
  • private String recognition
    目前作用未知，代码中目前未被使用。

2.2 构造方法

public PlainAccessValidator() {
    aclPlugEngine = new PlainPermissionLoader();

构造函数，直接创建PlainPermissionLoader对象，从命名上来看，应该是触发acl规则的加载，即解析plain_acl.yml，接下来会重点探讨，即acl启动流程之配置文件的解析。

2.3 parse方法

该方法的作用就是从请求命令中解析出本次访问所需要的访问权限，最终构建AccessResource对象，为后续的校验权限做准备。

PlainAccessResource accessResource = new PlainAccessResource();
if (remoteAddr != null && remoteAddr.contains(":")) {
    accessResource.setWhiteRemoteAddress(remoteAddr.split(":")[0]);
} else {
    accessResource.setWhiteRemoteAddress(remoteAddr);

Step1：首先创建PlainAccessResource，从远程地址中提取出远程访问IP地址。

if (request.getExtFields() == null) {
    throw new AclException("request's extFields value is null");
accessResource.setRequestCode(request.getCode());
accessResource.setAccessKey(request.getExtFields().get(SessionCredentials.ACCESS_KEY));
accessResource.setSignature(request.getExtFields().get(SessionCredentials.SIGNATURE));
accessResource.setSecretToken(request.getExtFields().get(SessionCredentials.SECURITY_TOKEN));

Step2：如果请求头中的扩展字段为空，则抛出异常，如果不为空，则从请求头中读取requestCode、accessKey(请求用户名)、签名字符串(signature)、secretToken。

try {
            switch (request.getCode()) {
                case RequestCode.SEND_MESSAGE:
                    accessResource.addResourceAndPerm(request.getExtFields().get("topic"), Permission.PUB);
                    break;
                case RequestCode.SEND_MESSAGE_V2:
                    accessResource.addResourceAndPerm(request.getExtFields().get("b"), Permission.PUB);
                    break;
                case RequestCode.CONSUMER_SEND_MSG_BACK:
                    accessResource.addResourceAndPerm(request.getExtFields().get("originTopic"), Permission.PUB);
                    accessResource.addResourceAndPerm(getRetryTopic(request.getExtFields().get("group")), Permission.SUB);
                    break;
                case RequestCode.PULL_MESSAGE:
                    accessResource.addResourceAndPerm(request.getExtFields().get("topic"), Permission.SUB);
                    accessResource.addResourceAndPerm(getRetryTopic(request.getExtFields().get("consumerGroup")), Permission.SUB);
                    break;
                case RequestCode.QUERY_MESSAGE:
                    accessResource.addResourceAndPerm(request.getExtFields().get("topic"), Permission.SUB);
                    break;
                case RequestCode.HEART_BEAT:
                    HeartbeatData heartbeatData = HeartbeatData.decode(request.getBody(), HeartbeatData.class);
                    for (ConsumerData data : heartbeatData.getConsumerDataSet()) {
                        accessResource.addResourceAndPerm(getRetryTopic(data.getGroupName()), Permission.SUB);
                        for (SubscriptionData subscriptionData : data.getSubscriptionDataSet()) {
                            accessResource.addResourceAndPerm(subscriptionData.getTopic(), Permission.SUB);
                        }
                    }
                    break;
                case RequestCode.UNREGISTER_CLIENT:
                    final UnregisterClientRequestHeader unregisterClientRequestHeader =
                        (UnregisterClientRequestHeader) request
                            .decodeCommandCustomHeader(UnregisterClientRequestHeader.class);
                    accessResource.addResourceAndPerm(getRetryTopic(unregisterClientRequestHeader.getConsumerGroup()), Permission.SUB);
                    break;
                case RequestCode.GET_CONSUMER_LIST_BY_GROUP:
                    final GetConsumerListByGroupRequestHeader getConsumerListByGroupRequestHeader =
                        (GetConsumerListByGroupRequestHeader) request
                            .decodeCommandCustomHeader(GetConsumerListByGroupRequestHeader.class);
                    accessResource.addResourceAndPerm(getRetryTopic(getConsumerListByGroupRequestHeader.getConsumerGroup()), Permission.SUB);
                    break;
                case RequestCode.UPDATE_CONSUMER_OFFSET:
                    final UpdateConsumerOffsetRequestHeader updateConsumerOffsetRequestHeader =
                        (UpdateConsumerOffsetRequestHeader) request
                            .decodeCommandCustomHeader(UpdateConsumerOffsetRequestHeader.class);
                    accessResource.addResourceAndPerm(getRetryTopic(updateConsumerOffsetRequestHeader.getConsumerGroup()), Permission.SUB);
                    accessResource.addResourceAndPerm(updateConsumerOffsetRequestHeader.getTopic(), Permission.SUB);
                    break;
                default:
                    break;
            }
        } catch (Throwable t) {
            throw new AclException(t.getMessage(), t);
        }

Step3：根据请求命令，设置本次请求需要拥有的权限，上述代码比较简单，就是从请求中得出本次操作的Topic、消息组名称，为了方便区分topic与消费组，消费组使用消费者对应的重试主题，当成资源的Key，从这里也可以看出，当前版本需要进行ACL权限验证的请求命令如下：

  • SEND_MESSAGE
  • SEND_MESSAGE_V2
  • CONSUMER_SEND_MSG_BACK
  • PULL_MESSAGE
  • QUERY_MESSAGE
  • HEART_BEAT
  • UNREGISTER_CLIENT
  • GET_CONSUMER_LIST_BY_GROUP
  • UPDATE_CONSUMER_OFFSET
// Content
SortedMap<String, String> map = new TreeMap<String, String>();
for (Map.Entry<String, String> entry : request.getExtFields().entrySet()) {
    if (!SessionCredentials.SIGNATURE.equals(entry.getKey())) {
        map.put(entry.getKey(), entry.getValue());
    }
accessResource.setContent(AclUtils.combineRequestContent(request, map));
return accessResource;

Step4：对扩展字段进行排序，便于生成签名字符串，然后将扩展字段与请求体(body)写入content字段。完成从请求头中解析出本次请求需要验证的权限。

2.4 validate 方法

public void validate(AccessResource accessResource) {
    aclPlugEngine.validate((PlainAccessResource) accessResource);

验证权限，即根据本次请求需要的权限与当前用户所拥有的权限进行对比，如果符合，则正常执行；否则抛出AclException。

为了揭开配置文件的解析与验证，我们将目光投入到PlainPermissionLoader。

3、PlainPermissionLoader

该类的主要职责：加载权限，即解析acl主要配置文件plain_acl.yml。

3.1 类图

*
下面对其核心属性与核心方法一一介绍：

  • DEFAULT_PLAIN_ACL_FILE
    默认acl配置文件名称，默认值为conf/plain_acl.yml。
  • String fileName
    acl配置文件名称，默认为DEFAULT_PLAIN_ACL_FILE ,可以通过系统参数-Drocketmq.acl.plain.file=fileName指定。
  • Map<String, PlainAccessResource> plainAccessResourceMap
    解析出来的权限配置映射表，以用户名为键。
  • RemoteAddressStrategyFactory remoteAddressStrategyFactory
    远程IP解析策略工厂，用于解析白名单IP地址。
  • boolean isWatchStart
    是否开启了文件监听，即自动监听plain_acl.yml文件，一旦该文件改变，可在不重启服务器的情况下自动生效。
  • public PlainPermissionLoader()
    构造方法。
  • public void load()
    加载配置文件。
  • public void validate(PlainAccessResource plainAccessResource)
    验证是否有权限访问待访问资源。

3.2 PlainPermissionLoader构造方法

public PlainPermissionLoader() {
    load();
    watch();

在构造方法中调用load与watch方法。

3.3 load

Map<String, PlainAccessResource> plainAccessResourceMap = new HashMap<>();
List<RemoteAddressStrategy> globalWhiteRemoteAddressStrategy = new ArrayList<>();
String path = fileHome + File.separator + fileName;
JSONObject plainAclConfData = AclUtils.getYamlDataObject(path,JSONObject.class);

Step1：初始化plainAccessResourceMap(用户配置的访问资源，即权限容器)、globalWhiteRemoteAddressStrategy：全局IP白名单访问策略。配置文件，默认为${ROCKETMQ_HOME}/conf/plain_acl.yml。

JSONArray globalWhiteRemoteAddressesList = plainAclConfData.getJSONArray("globalWhiteRemoteAddresses");
if (globalWhiteRemoteAddressesList != null && !globalWhiteRemoteAddressesList.isEmpty()) {
    for (int i = 0; i < globalWhiteRemoteAddressesList.size(); i++) {
        globalWhiteRemoteAddressStrategy.add(remoteAddressStrategyFactory.
        getRemoteAddressStrategy(globalWhiteRemoteAddressesList.getString(i)));
    }

Step2：globalWhiteRemoteAddresses：全局白名单，类型为数组。根据配置的规则，使用remoteAddressStrategyFactory获取一个访问策略，下文会重点介绍其配置规则。

JSONArray accounts = plainAclConfData.getJSONArray("accounts");
if (accounts != null && !accounts.isEmpty()) {
    List<PlainAccessConfig> plainAccessConfigList = accounts.toJavaList(PlainAccessConfig.class);
    for (PlainAccessConfig plainAccessConfig : plainAccessConfigList) {
        PlainAccessResource plainAccessResource = buildPlainAccessResource(plainAccessConfig);
        plainAccessResourceMap.put(plainAccessResource.getAccessKey(),plainAccessResource);
    }
this.globalWhiteRemoteAddressStrategy = globalWhiteRemoteAddressStrategy;
this.plainAccessResourceMap = plainAccessResourceMap;

Step3：解析plain_acl.yml文件中的另外一个根元素accounts，用户定义的权限信息。从PlainAccessConfig的定义来看，accounts标签下支持如下标签：

  • accessKey
  • secretKey
  • whiteRemoteAddress
  • admin
  • defaultTopicPerm
  • defaultGroupPerm
  • topicPerms
  • groupPerms
    上述标签的说明，请参考：:《RocketMQ ACL使用指南》 。具体的解析过程比较容易，就不再细说。

load方法主要完成acl配置文件的解析，将用户定义的权限加载到内存中。

3.4 watch

private void watch() {
    try {
        String watchFilePath = fileHome + fileName;
        FileWatchService fileWatchService = new FileWatchService(new String[] {watchFilePath}, new FileWatchService.Listener() {
                @Override
                public void onChanged(String path) {
                    log.info("The plain acl yml changed, reload the context");
                    load();
                }
        });
        fileWatchService.start();
        log.info("Succeed to start AclWatcherService");
        this.isWatchStart = true;
    } catch (Exception e) {
        log.error("Failed to start AclWatcherService", e);
    }

监听器，默认以500ms的频率判断文件的内容是否变化。在文件内容发生变化后调用load()方法，重新加载配置文件。那FileWatchService是如何判断两个文件的内容发生了变化呢？

FileWatchService#hash
private String hash(String filePath) throws IOException, NoSuchAlgorithmException {
    Path path = Paths.get(filePath);
    md.update(Files.readAllBytes(path));
    byte[] hash = md.digest();
    return UtilAll.bytes2string(hash);

获取文件md5签名来做对比，这里为什么不在启动时先记录上一次文件的修改时间，然后先判断其修改时间是否变化，再判断其内容是否真正发生变化。

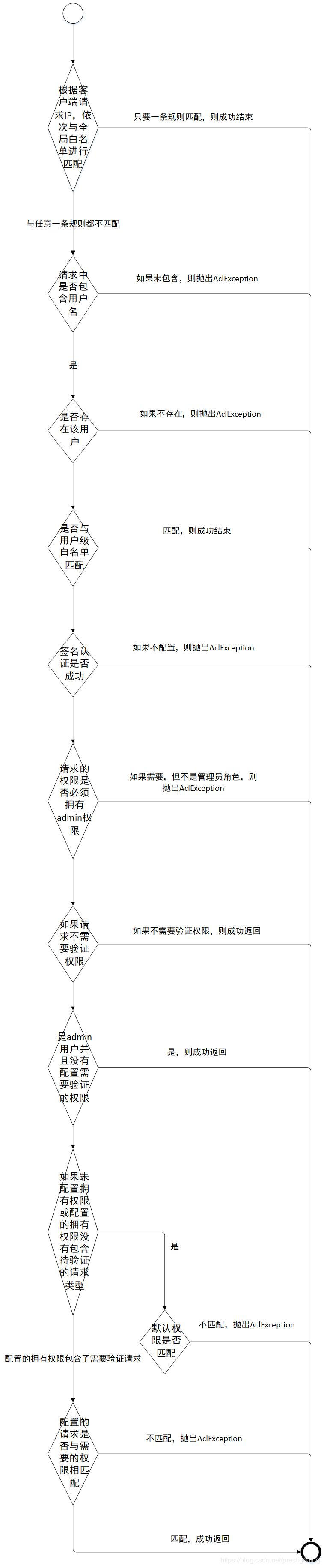

3.5 validate

// Check the global white remote addr
for (RemoteAddressStrategy remoteAddressStrategy : globalWhiteRemoteAddressStrategy) {
    if (remoteAddressStrategy.match(plainAccessResource)) {
        return;
    }

Step1：首先使用全局白名单对资源进行验证，只要一个规则匹配，则返回，表示认证成功。

if (plainAccessResource.getAccessKey() == null) {
    throw new AclException(String.format("No accessKey is configured"));
if (!plainAccessResourceMap.containsKey(plainAccessResource.getAccessKey())) {
    throw new AclException(String.format("No acl config for %s", plainAccessResource.getAccessKey()));
Step2：如果请求信息中，没有设置用户名，则抛出未配置AccessKey异常；如果Broker中并为配置该用户的配置信息，则抛出AclException。
// Check the white addr for accesskey
PlainAccessResource ownedAccess = plainAccessResourceMap.get(plainAccessResource.getAccessKey());
if (ownedAccess.getRemoteAddressStrategy().match(plainAccessResource)) {
    return;

Step3：如果用户配置的白名单与待访问资源规则匹配的话，则直接发认证通过。

// Check the signature
String signature = AclUtils.calSignature(plainAccessResource.getContent(), ownedAccess.getSecretKey());
if (!signature.equals(plainAccessResource.getSignature())) {
    throw new AclException(String.format("Check signature failed for accessKey=%s", plainAccessResource.getAccessKey()));

Step4：验证签名。

checkPerm(plainAccessResource, ownedAccess);

Step5：调用checkPerm方法，验证需要的权限与拥有的权限是否匹配。

3.5.1 checkPerm

if (Permission.needAdminPerm(needCheckedAccess.getRequestCode()) && !ownedAccess.isAdmin()) {
    throw new AclException(String.format("Need admin permission for request code=%d, but accessKey=%s is not", needCheckedAccess.getRequestCode(), ownedAccess.getAccessKey()));

Step6：如果当前的请求命令属于必须是Admin用户才能访问的权限，并且当前用户并不是管理员角色，则抛出异常，如下命令需要admin角色才能进行的操作：

Map<String, Byte> needCheckedPermMap = needCheckedAccess.getResourcePermMap();
Map<String, Byte> ownedPermMap = ownedAccess.getResourcePermMap();
if (needCheckedPermMap == null) {
    // If the needCheckedPermMap is null,then return
    return;
if (ownedPermMap == null && ownedAccess.isAdmin()) {
    // If the ownedPermMap is null and it is an admin user, then return
    return;

Step7：如果该请求不需要进行权限验证，则通过认证，如果当前用户的角色是管理员，并且没有配置用户权限，则认证通过，返回。

for (Map.Entry<String, Byte> needCheckedEntry : needCheckedPermMap.entrySet()) {
    String resource = needCheckedEntry.getKey();
    Byte neededPerm = needCheckedEntry.getValue();
    boolean isGroup = PlainAccessResource.isRetryTopic(resource);
    if (ownedPermMap == null || !ownedPermMap.containsKey(resource)) {
        // Check the default perm
        byte ownedPerm = isGroup ? ownedAccess.getDefaultGroupPerm() : ownedAccess.getDefaultTopicPerm();
        if (!Permission.checkPermission(neededPerm, ownedPerm)) {
            throw new AclException(String.format("No default permission for %s", PlainAccessResource.printStr(resource, isGroup)));
        }
        continue;
    }
    if (!Permission.checkPermission(neededPerm, ownedPermMap.get(resource))) {
        throw new AclException(String.format("No default permission for %s", PlainAccessResource.printStr(resource, isGroup)));
    }

Step8：遍历需要权限与拥有的权限进行对比，如果配置对应的权限，则判断是否匹配；如果未配置权限，则判断默认权限时是否允许，不允许，则抛出AclException。

验证逻辑就介绍到这里了，下面给出其匹配流程图：
*
上述阐述了从Broker服务器启动、加载acl配置文件流程、动态监听配置文件、服务端权限验证流程，接下来我们看一下客户端关于ACL需要处理的事情。

4、AclClientRPCHook

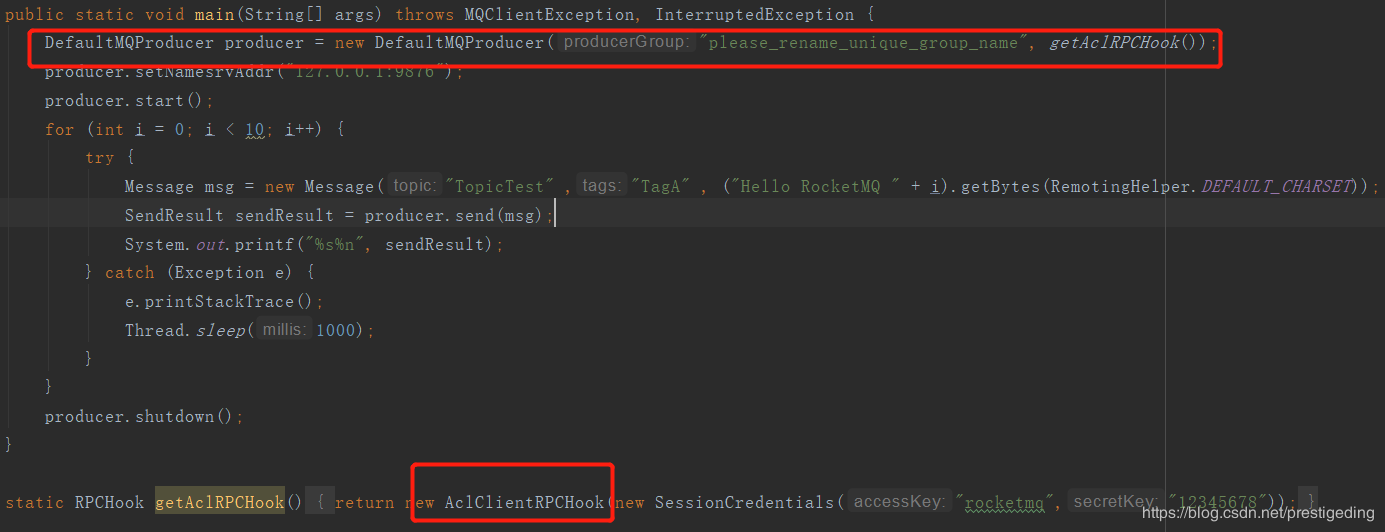

回顾一下，我们引入ACL机制后，客户端的代码示例如下：
*
其在创建DefaultMQProducer时，注册AclClientRPCHook钩子，会在向服务端发送远程命令前后执行其钩子函数，接下来我们重点分析一下AclClientRPCHook。

4.1 doBeforeRequest

public void doBeforeRequest(String remoteAddr, RemotingCommand request) {
    byte[] total = AclUtils.combineRequestContent(request,
           parseRequestContent(request, sessionCredentials.getAccessKey(), sessionCredentials.getSecurityToken()));   // @1
    String signature = AclUtils.calSignature(total, sessionCredentials.getSecretKey());                                                      // @2
    request.addExtField(SIGNATURE, signature);                                                                                                               // @3
    request.addExtField(ACCESS_KEY, sessionCredentials.getAccessKey());
    // The SecurityToken value is unneccessary,user can choose this one.
    if (sessionCredentials.getSecurityToken() != null) {
        request.addExtField(SECURITY_TOKEN, sessionCredentials.getSecurityToken());
    }

代码@1：将Request请求参数进行排序，并加入accessKey。

代码@2：对排好序的请参数，使用用户配置的密码生成签名，并最近到扩展字段Signature，然后服务端也会按照相同的算法生成Signature，如果相同，则表示签名验证成功(类似于实现登录的效果)。

代码@3：将Signature、AccessKey等加入到请求头的扩展字段中，服务端拿到这些元数据，结合请求头中的信息，根据配置的权限，进行权限校验。

关于ACL客户端生成签名是一种通用套路，就不在细讲了。

源码分析ACL的实现就介绍到这里了，下文将介绍RocketMQ 消息轨迹的使用与实现原理分析。如果大家觉得文章写的还不错的话，期待帮忙点赞，谢谢。
