08、RocketMQ源码分析之消息ACK机制(消费进度)


1、消息消费进度概述

首先简要阐述一下消息消费进度:

消费者订阅消息消费队列(MessageQueue), 当生产者将消息负载发送到 MessageQueue 中时,消费订阅者开始消费消息,消息消费过程中,为了避免重复消费,需要一个地方存储消费进度(消费偏移量)。

消息模式主要分为集群模式、广播模式:

  • 集群模式:一条消息被集群中任何一个消费者消费。
  • 广播模式:每条消息都被每一个消费者消费。

广播模式,既然每条消息要被每一个消费者消费,则消费进度可以与消费者保存在一起,也就是本地保存,但由于集群模式下,一条消息只能被集群内的一个消费者消费,进度不能保存在消费端,只能集中保存在一个地方,比较合适的是在 Broker 端。

2、消息消费进度存储接口

接下来我们先分析一下消息消费进度接口:OffsetStore。

/**
 * Offset store interface
 */
public interface OffsetStore {
    /**
     * Load
     *
     * @throws MQClientException
     */
    void load() throws MQClientException;
    /**
     * Update the offset,store it in memory
     *
     * @param mq
     * @param offset
     * @param increaseOnly
     */
    void updateOffset(final MessageQueue mq, final long offset, final boolean increaseOnly);
    /**
     * Get offset from local storage
     *
     * @param mq
     * @param type
     * @return The fetched offset
     */
    long readOffset(final MessageQueue mq, final ReadOffsetType type);
    /**
     * Persist all offsets,may be in local storage or remote name server
     *
     * @param mqs
     */
    void persistAll(final Set<MessageQueue> mqs);
    /**
     * Persist the offset,may be in local storage or remote name server
     *
     * @param mq
     */
    void persist(final MessageQueue mq);
    /**
     * Remove offset
     *
     * @param mq
     */
    void removeOffset(MessageQueue mq);
    /**
     * @param topic
     * @return The cloned offset table of given topic
     */
    Map<MessageQueue, Long> cloneOffsetTable(String topic);
    /**
     * @param mq
     * @param offset
     * @param isOneway
     */
    void updateConsumeOffsetToBroker(MessageQueue mq, long offset, boolean isOneway) throws RemotingException,
        MQBrokerException, InterruptedException, MQClientException;

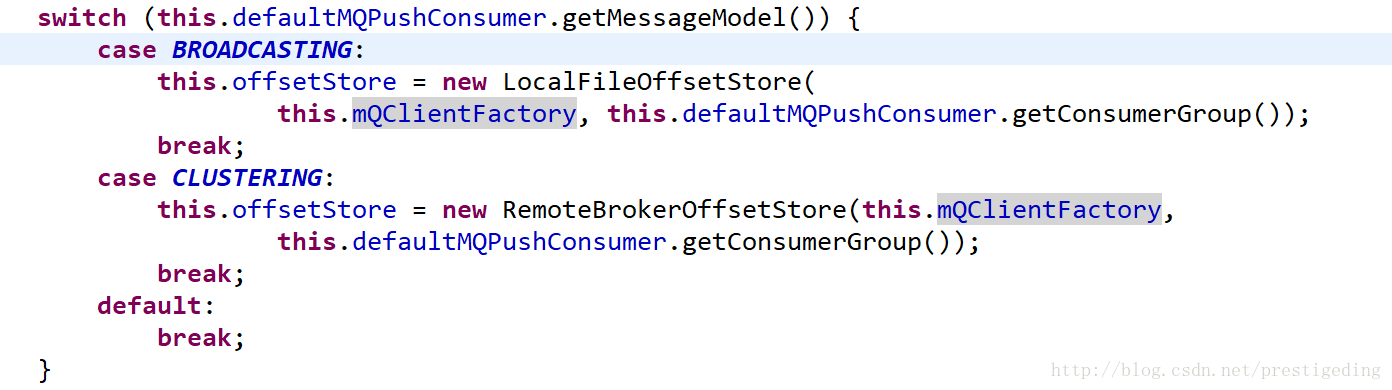

入口代码:DefaultMQPushConsumerImpl#start()。

*

根据消息消费模式(集群模式、广播模式)会创建不同的 OffsetStore 对象。

由于上篇文章,谈到广播模式消息,如果返回 CONSUME_LATER,竟然不会重试,而是直接丢弃,为什么呢?由于这个原因,这次破天荒的从广播模式的OffsetStore开始学习。

2.1 LocalFileOffsetStore (广播模式)

消息进度以本地文件方式保存。源码路径:org.apache.rocketmq.client.consumer.store.LocalFileOffsetStore。

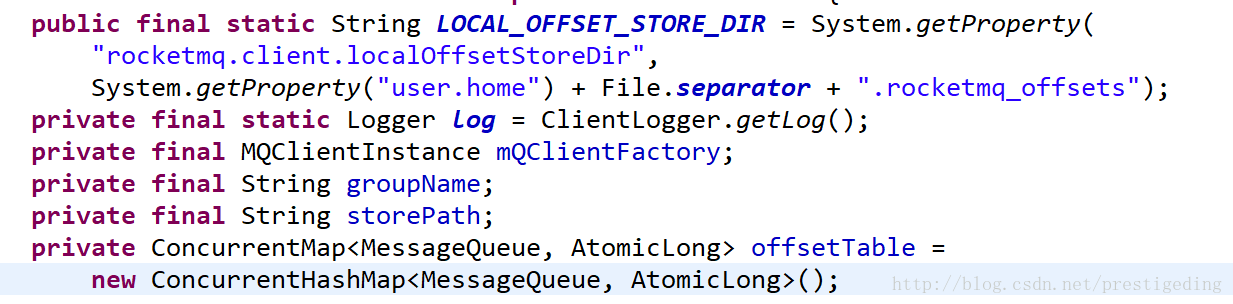

2.1.1 核心属性与构造函数

*

  • LOCAL_OFFSET_STORE_DIR
    offset 存储根目录,默认为用户主目录,例如 /home/dingw,可以在消费者启动的JVM参数中,通过 – Drocketmq.client.localOffsetStoreDir=路径。
  • groupName
    消费组名称。
  • storePath
    具体的消费进度保存文件名(全路径)。
  • offsetTable
    内存中的 offfset 进度保持,以 MessageQueue 为键,偏移量为值。

继续看一下构造函数:

*

LocalFileOffsetStore 首先在 DefaultMQPushConsumerImpl#start 方法中创建,并 执行load方法加载消费进度。接下来结束一下几个关键的实现方法。

2.1.2 load()方法

public void load() throws MQClientException {
        OffsetSerializeWrapper offsetSerializeWrapper = this.readLocalOffset();
        if (offsetSerializeWrapper != null && offsetSerializeWrapper.getOffsetTable() != null) {
            offsetTable.putAll(offsetSerializeWrapper.getOffsetTable());
            for (MessageQueue mq : offsetSerializeWrapper.getOffsetTable().keySet()) {
                AtomicLong offset = offsetSerializeWrapper.getOffsetTable().get(mq);
                log.info("load consumer's offset, {} {} {}",
                    this.groupName,
                    mq,
                    offset.get());
            }
        }

该方法,主要就是读取 offsets.json 或 offsets.json.bak 中的内容,然后将json转换成map。

*
*

然后更新或获取消息队列的消费进度,就是从内存(Map)或 store 中获取,接下来看一下初次保存offsets.json文件。

@Override
    public void persistAll(Set<MessageQueue> mqs) {
        if (null == mqs || mqs.isEmpty())
            return;
        OffsetSerializeWrapper offsetSerializeWrapper = new OffsetSerializeWrapper();
        for (Map.Entry<MessageQueue, AtomicLong> entry : this.offsetTable.entrySet()) {
            if (mqs.contains(entry.getKey())) {
                AtomicLong offset = entry.getValue();
                offsetSerializeWrapper.getOffsetTable().put(entry.getKey(), offset);
            }
        }
        String jsonString = offsetSerializeWrapper.toJson(true);
        if (jsonString != null) {
            try {
                MixAll.string2File(jsonString, this.storePath);
            } catch (IOException e) {
                log.error("persistAll consumer offset Exception, " + this.storePath, e);
            }
        }

保存逻辑很简单,就没必要一一分析,重点看一下,该方法的调用入口:

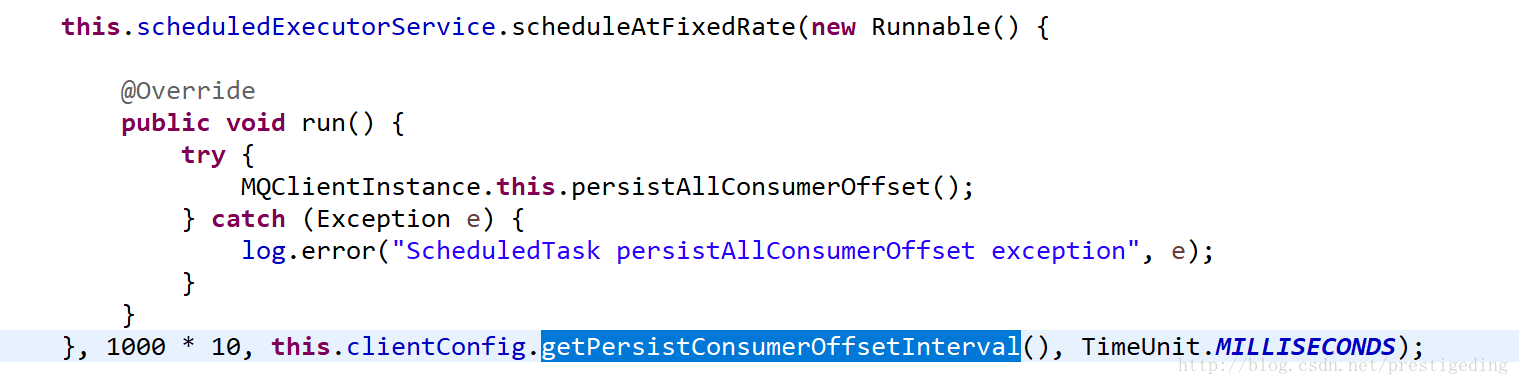

MQClientInstance#startScheduledTask

*

保存逻辑很简单,就没必要一一分析,其调用入口为:MQClientInstance#startScheduledTask。

顺藤摸瓜,原来是一个定时任务,默认消费端启动10秒后,每隔5s的频率持久化一次。

广播模式消费进度存储容易,但其实还是不明白为什么RocketMQ广播模式,如果消费失败,则丢弃,因为广播模式有时候也必须确保每个消费者都成功消费,,通常的场景为,通过MQ刷新本地缓存等。

2.2集群模式消费进度存储(RemoteBrokerOffsetStore)

在阅读RemoteBrokerOffsetStore 之前,我们先思考一下如下的问题:

在集群模式下,多个消费者会负载到不同的消费队列上,因为消息消费进度是基于消息队列进行保存的,也就是不同的消费者之间的消费进度保存是不会存在并发的,但是在同一个消费者,非顺序消息消费时,一个消费者(多个线程)并发消费消息,比如m1 < m2,,但m2先消费完,此时是如何保存的消费进度呢?举个例子,如果m2的offset为5,而m1的offset为4,如果m2先消费完,保存进度为5,那m1消息消费完,保存进度为4,这样岂不乱来了,该如何处理呢?

2.2.1 RemoteBrokerOffsetStore 核心属性

private final static Logger log = ClientLogger.getLog();
// MQ客户端实例,该实例被同一个客户端的消费者、生产者共用
private final MQClientInstance mQClientFactory;
// MQ消费组
private final String groupName;
// 消费进度存储(内存中)
private ConcurrentMap<MessageQueue, AtomicLong> offsetTable =
        new ConcurrentHashMap<MessageQueue, AtomicLong>();
// 构造方法
public RemoteBrokerOffsetStore(MQClientInstance mQClientFactory, String groupName) {
    this.mQClientFactory = mQClientFactory;
    this.groupName = groupName;

有了广播模式,本地消息消费进度保存等基本认识之后,我们重点来关注 RemoteBrokerOffsetStore 核心方法。

2.2.2 updateOffset

@Override
    public void updateOffset(MessageQueue mq, long offset, boolean increaseOnly) {
        if (mq != null) {
            AtomicLong offsetOld = this.offsetTable.get(mq);
            if (null == offsetOld) {     // @1
                offsetOld = this.offsetTable.putIfAbsent(mq, new AtomicLong(offset));    // @2
            }
            if (null != offsetOld) {   // @3
                if (increaseOnly) {
                    MixAll.compareAndIncreaseOnly(offsetOld, offset);   // @4
                } else {
                    offsetOld.set(offset);    // @5
                }
            }
        }

代码@1:如果当前并没有存储该mq的offset,则把传入的offset放入内存中(map)。

代码@3:如果offsetOld不为空,这里如果不为空,说明同时对一个MQ消费队列进行消费,并发执行。

代码@4,@5:根据 increaseOnly 更新原先的 offsetOld 的值。

2.2.3 readOffset

根据读取来源,读取消费队列的消费进度。

public long readOffset(final MessageQueue mq, final ReadOffsetType type) {
        if (mq != null) {
            switch (type) {
                case MEMORY_FIRST_THEN_STORE:                        // 先从内存中读取,如果内存中不存在,再尝试从磁盘中读取
                case READ_FROM_MEMORY: {                                    // 从内存中读取
                    AtomicLong offset = this.offsetTable.get(mq);
                    if (offset != null) {
                        return offset.get();
                    } else if (ReadOffsetType.READ_FROM_MEMORY == type) {
                        return -1;
                    }
                }
                case READ_FROM_STORE: {                                         // 从磁盘中读取
                    try {
                        long brokerOffset = this.fetchConsumeOffsetFromBroker(mq);
                        AtomicLong offset = new AtomicLong(brokerOffset);
                        this.updateOffset(mq, offset.get(), false);
                        return brokerOffset;
                    }
                    // No offset in broker
                    catch (MQBrokerException e) {
                        return -1;
                    }
                    //Other exceptions
                    catch (Exception e) {
                        log.warn("fetchConsumeOffsetFromBroker exception, " + mq, e);
                        return -2;
                    }
                }
                default:
                    break;
            }
        }
        return -1;

这里主要关注从磁盘中读取消费进度,核心入口方法:fetchConsumeOffsetFromBroker。

private long fetchConsumeOffsetFromBroker(MessageQueue mq) throws RemotingException, MQBrokerException,
        InterruptedException, MQClientException {
        FindBrokerResult findBrokerResult = this.mQClientFactory.findBrokerAddressInAdmin(mq.getBrokerName());
        if (null == findBrokerResult) {
            this.mQClientFactory.updateTopicRouteInfoFromNameServer(mq.getTopic());
            findBrokerResult = this.mQClientFactory.findBrokerAddressInAdmin(mq.getBrokerName());
        }
        if (findBrokerResult != null) {
            QueryConsumerOffsetRequestHeader requestHeader = new QueryConsumerOffsetRequestHeader();
            requestHeader.setTopic(mq.getTopic());
            requestHeader.setConsumerGroup(this.groupName);
            requestHeader.setQueueId(mq.getQueueId());
            return this.mQClientFactory.getMQClientAPIImpl().queryConsumerOffset(
                findBrokerResult.getBrokerAddr(), requestHeader, 1000 * 5);
        } else {
            throw new MQClientException("The broker[" + mq.getBrokerName() + "] not exist", null);
        }

这里,主要是首先根据 mq 的 broker 名称获取 broker 地址,然后发送请求,我们重点关注一下消费进度是保存在 broker 哪个地方:Broker端的offset管理参照 ConsumerOffsetManager,保存逻辑其实与广播模式差不多,就不深入研究了,重点说一下offset保存的路径:/rocketmq_home/store/config/consumerOffset.json。

综上所述,我们了解到的情况是,广播模式,存放在消费者本地,集群模式,存储在Broker,存储文件,存放的是JSON。

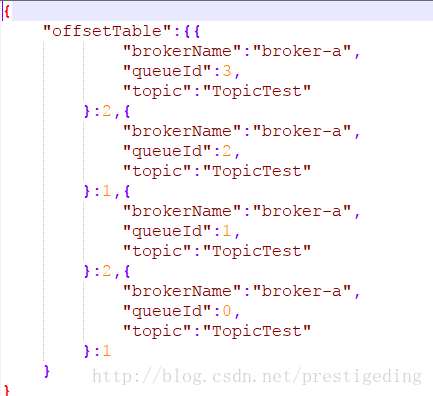

也就是OffsetStore 提供保存消费进度方法,也就是 {“consumeGroup” : [ {”ConsumeQueue1“:offset} ] }。

2.2.4 问题答疑

现在我们思考如下问题:下面讨论还是基于非顺序消息:

1、 集群模式,一个消费组是多个线程消费该队列中的消息,并发执行,例如在q1中存在m1,m2,m3,m4,m5;

最后消费成功的顺序有可能是 m1,m3,m2,m5,m4,如果消费消息,就将该消息的offset存入offset中,岂不是会乱,如果一批拉取了多条消息,消费进度是如何保存的。要解决上述问题,我们移步到到调用offsetStore.updateStore方法,重点看一下那块逻辑:

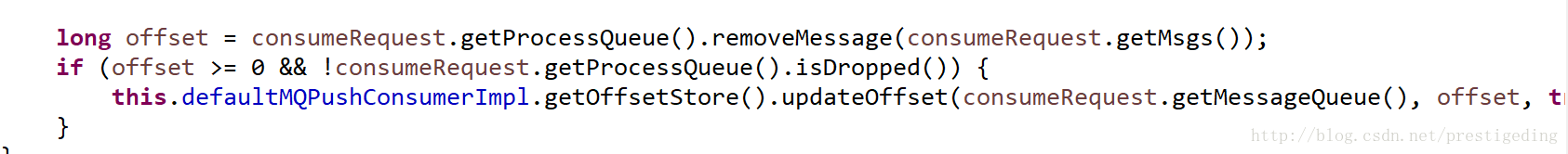

ConsumeMessageConcurrentlyService#processConsumeResult

*

也就是消息处理后,然后移除该批处理消息,然后返回要更新的offset。那我们重点看一下removeMessage方法:

public long removeMessage(final List<MessageExt> msgs) {
        long result = -1;
        final long now = System.currentTimeMillis();
        try {
            this.lockTreeMap.writeLock().lockInterruptibly();
            this.lastConsumeTimestamp = now;
            try {
                if (!msgTreeMap.isEmpty()) {
                    result = this.queueOffsetMax + 1;
                    int removedCnt = 0;
                    for (MessageExt msg : msgs) {
                        MessageExt prev = msgTreeMap.remove(msg.getQueueOffset());
                        if (prev != null) {
                            removedCnt--;
                        }
                    }
                    msgCount.addAndGet(removedCnt);
                    if (!msgTreeMap.isEmpty()) {
                        result = msgTreeMap.firstKey();
                    }
                }
            } finally {
                this.lockTreeMap.writeLock().unlock();
            }
        } catch (Throwable t) {
            log.error("removeMessage exception", t);
        }
        return result;

主要一下,msgTreeMap 的类型,TreeMap, 按消息的 offset 升序排序,返回的 result, 如果 treemap 中不存在任何消息,那就返回该处理队列最大的偏移量+1,如果移除自己本批消息后,处理队列中,还存在消息,则返回该处理队列中最小的偏移量,也就是此时返回的偏移量有可能不是消息本身的偏移量,而是处理队列中最小的偏移量。

优点:防止消息丢失(也就是没有消费到)。

缺点:会造成消息重复消费。


备注:本文是《RocketMQ技术内幕》的前期素材,建议关注笔者的书籍:《RocketMQ技术内幕》。
